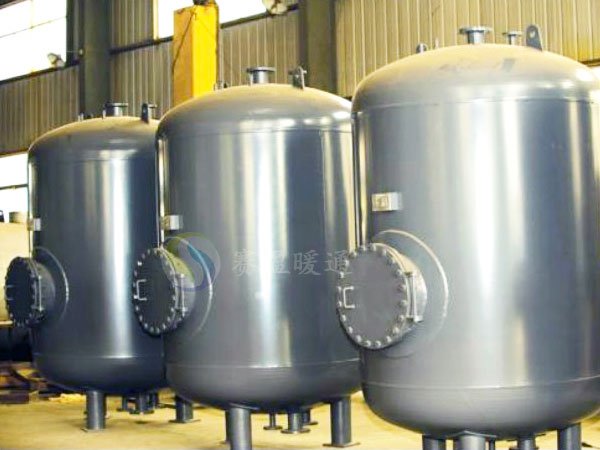

一、概述

 容積式浮動盤管熱交換器是在半即熱式浮動盤管熱交換器的基礎上，專門針對生活熱水供應系統而設計研制的。它既具有加熱快、自動除垢的優異性能，又因其具有較大的水容量，可以在一般動力消耗下滿足高峰負荷。
容積式浮動盤管熱交換器并不只是簡單地在半即熱式浮動盤管熱交換器上加大直徑、增加容量，而是合理布置換熱管束盤管，采用內部射流技術及頂部阻、混流技術精心設計而成。因而冷水區域小，熱水供應穩定。

二、性能特點

1、傳熱系數高：
   汽水換熱系數為1500kcal/㎡.h.℃；
   水水換熱系數為930kcal/㎡.h.℃；
2、自動除垢；
3、無死水區、冷水區，容積利用率高；
4、殼程阻力損失非常小。

三、設計說明
1.使用材質和工作壓力參考“”SYFJ“”型半即熱式浮動盤管熱交換器；
2.安裝使用說明參考“”“SYFJ”型半即熱式浮動盤管熱交換器；
3.當蒸汽壓力不是設計工況的2KG/c㎡時，所需傳熱面積應乘以換算系數b,見表；


四、設計工況見下表

五、結構示意圖
